Morn铝合金电缆的特点

发布时间: 浏览:8180



Morn铝合金电缆的特点
(一)Morn铝合金电缆和纯铝电缆比较
以前我国建筑业中使用的铝缆,其材质为纯铝。其缺点是:
1.            抗蠕变性能差,由通电断电引起的热胀冷缩在连接处会造成蠕变,长时间之后会松弛,相对螺栓的压紧力变小,接触电阻增大而引起过热,最后引发事故;
2.            纯铝导体电缆组织成份不紧密,加之导体加工中紧压系数在85%以下,在运行中会出现连接处松动,形成故障点;
3. 端子与设备或母排连接的螺栓材质参差不齐,甚至是铁制螺栓,金属材料的膨胀系数不同,而且在安装时不加装弹垫,导致空气进入形成氧化膜,使得接触电阻增大而过热,也是隐患。纯铝电缆所用端子未经特殊处理,与铜排的连接处可能会产生电化学腐蚀。
4. 纯铝电缆大多数绝缘为PVC塑料,发生火灾时会产生大量的有毒气体,这也成为火灾中致命的要素,同时电缆易老化,使用寿命短。
(二)Morn铝合金电缆电缆的优点
摩恩电气公司针对以前纯铝电缆本身固有的缺点,加入了合金成分对其进行了改性,Morn铝合金电缆的多种性能大幅提高。
1. 合金元素不同。Morn铝合金电缆导体与纯铝(1350)电缆相比,大幅增加了铜//镁元素。众所周知,在铝中加入其它多种合金元素后,导电性能会下降,而Morn铝合金电缆通过工艺控制,使导电率回复到纯铝的水平。
铜:增加合金在高温时候的电阻稳定性;
铁:增加抗蠕变性能;
镁:在同样的界面压力下,能够提高接触点而具有更高的抗拉强度
2. 抗蠕变性与压紧性提高了300%,避免了由于蠕变引起的松弛问题。
3. 抗拉强度高。根据电缆使用手册可知,普通铝芯电缆允许的牵引强度为40MPaMorn铝合金电缆的牵引强度为53MPa
4. 压系数高。普通铝导体电缆的压缩系数一般没有或者很小,因为铝(或其它金属元素)受外力挤压变形,导电性能会下降(这也是金属电阻应变式传感器的制造原理),成缆之后的外径大,需要很大的空间或桥架来放置电缆,无形中增加了投资。Morn铝合金电缆导体采用紧凑型挤压成缆,压紧系数为92-95%,但通过严格的工艺控制,导电率达到61.8%,电缆总外径小,占用空间或桥架少,而MELHS型电缆根本不需要桥架,可沿墙明敷。

5. 特殊的工艺加工过程使得Morn铝合金电缆比纯铝电缆具有更高的屈服强度;延伸率提高了 30%;回弹量小,无记忆效应。
6. 铠装材料不同。较常见的普通铝缆有YJLVYJLV22两种,YJLV22为钢带铠装,磁性材料,碰撞时会产生火花。Morn铝合金电缆MELHS产品,铠装层是5000系列合金,强度高,耐腐蚀性强,属于非磁性材料,碰撞时不会产生火花,在接近易燃易爆物品时安全可靠。自锁式的结构能使其在更小的空间内弯曲。
7. 安装方便。Morn铝合金电缆电缆由于独特的合金配方、加工工艺及自锁式铠装结构,柔韧性能大幅提高,一般的铝缆的弯曲半径为10~20倍外径,而Morn铝合金电缆电缆的弯曲半径仅为7倍外径,更便于建筑内使用
GB12706.1附录G    电缆安装时的最小允许弯曲半径见表G1


单芯电缆
三芯电缆
无铠装
有铠装
无铠装
有铠装
安装时的电缆最小弯曲半径
20D
15D
15D
12D
靠近连接盒和终端电缆的最小弯曲半径(但弯曲要小心控制,如采用成型导板)
15D
12D
12D
10D
注:D — 电缆外径。

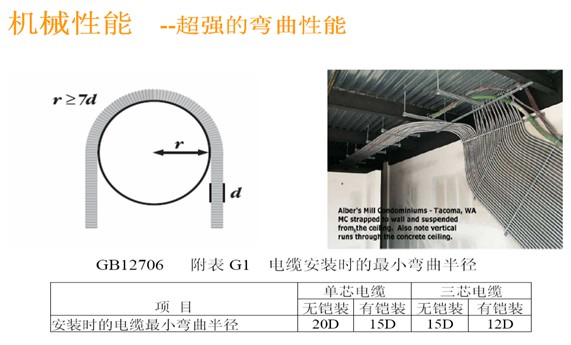

3Morn铝合金电缆合金电缆安装时的最小允许弯曲半径





(三)Morn铝合金电缆与铜缆的性能比较
1. 电阻率
在各种导电金属中,铜是仅次于银的良好导体。软铜在20℃时的直流电阻率为0.017241Ω·mm2/m;其导电率为58.0m/(n·mm2),常将此定为100IACS,以此衡量其他线材的相对导电率。硬拉铜线导电率为97IACS。铝也是良好的导电体,软铝导电率约为软铜的62%。由于铝的密度比铜小且价格低廉,从总的输电经济性看铝优于铜,从而得到广泛应用。由于导体的导电率与导体面积的平方成反比。因此,当Morn铝合金电缆与铜缆相比,当它们的电气性能相同时,Morn铝合金电缆的直径仅仅比铜电缆的直径大25%
2. 耐腐蚀性
公司技术人员专门就Morn铝合金电缆合金材料与铜在酸性、碱性环境下的耐腐蚀性能与铜的耐腐蚀性能做了对比试验。
铜在酸性动物粪便中的表现(根部已变黑) Morn铝合金电缆在酸性动物粪便中的表现(光亮如新)Morn铝合金电缆的接头采用德国进口端子,内有保护性油膏,有效地防止了表面接触引起的电化学腐蚀问题。另外,摩恩电气为了适应在中国电气连接的需要,使用铜铝过渡端子作为合金电缆与接线铜排的连接方式之一,充分考虑到铜铝连接的安全性,易用性和稳定性,并通过了上海电线电缆研究所进行的1000次热循环试验。
3. 环保特性(MELHS电缆)
在高层建筑发生火灾时,浓烟和毒性气体是火灾中致命的杀手,大量的浓烟吸入体内会造成死亡,吸入微量的浓烟则可能导致昏厥,影响逃生。而以往所用的PVC绝缘材料恰恰是产生大量有毒气体的根源。摩恩Morn铝合金电缆可提供低烟无卤性阻燃电缆,不含卤素,燃烧时的腐蚀性和毒性较低,产生极少量的烟雾,从而减少了对人体、仪器及设备的损害,有利于发生火灾时的及时救援。

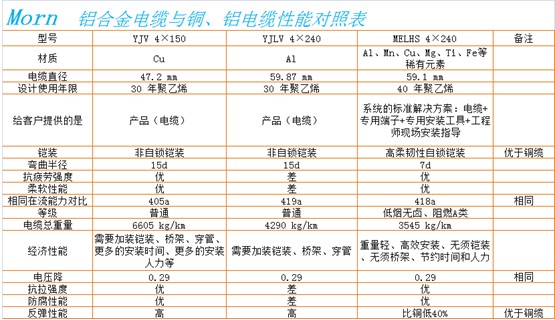

4. Morn铝合金电缆与铜、铝电缆综合性能对比

5. 铜缆/Morn铝合金电缆的电气性能比较。当它们的电气性能相同时,Morn铝合金电缆的直径仅仅比铜电缆的直径大25%

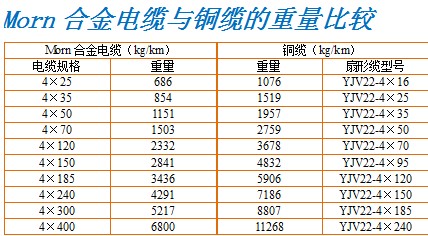

6. 在电气性能相同情况下,摩恩电缆重量仅相当于铜缆的一半

    7.安装方便。Morn铝合金电缆由于独特的合金配方、加工工艺及自锁式铠装结构,柔韧性能大幅提高,一般铝缆的弯曲半径为10~20倍外径,而Morn铝合金电缆的弯曲半径仅为7倍外径,更便于建筑内使用
8. 反弹性能好,利于安装敷设。

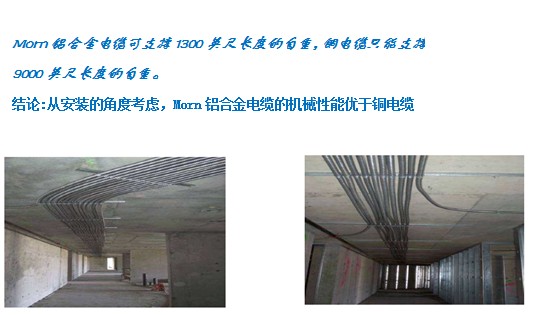

9. 机械性能优良,可不用桥架,沿墙明敷设
10. 燃性
摩恩生产的Morn铝合金电缆通过了阻燃型电缆的全部测试试验,具有良好的阻燃效果。
中国现行的阻燃型电缆认定标准为《电线电缆燃烧试验方法》GB12666-90,该标准对电线电缆的垂直燃烧、水平燃烧、耐火特性以及温度指数等试验指标进行了的明确规定。
11. 长期运行安全可靠
铝合金电缆系列产品在北美安装使用已经超过35年的时间。北美地区和中国的地理纬度相近,气候条件类似,在不同温度、湿度与恶劣气候条件下的成功应用,完全可供国内参考。
目前,在中国北京、天津、吉林、广州、湖南、宁波、太原、四川多个省市的实际应用后,反映良好,尤其是四川地区,省内最大的地产商蓝光地产的所有楼盘的干线电缆均采用铝合金电缆,产生较大的效益(节约了大量成本,加快了产品安装时间,减小了安装时事故隐患)。
