35kV及以下铝合金导体挤包绝缘电力电缆

    1.产品简介铝合金导体挤包绝缘电力电缆采用8000系列铝合金做导体,它具有良好的导电性能、耐腐蚀性能、抗蠕变性能,在电力输、配电系统中使用安全可靠。与铜导体相比比重轻、柔软,
易于加工,且资源丰富,可有效地降低电缆制造、安装敷设的成本.
2.产品标准Q/TEOR 21-2011《额定电压1kV(Um=1.2 kV)到3kV(Um=3.6kV)铝合金导体挤包绝缘电力电》.
3.电缆型号、名称、规格和使用环境.
3.1.电缆规格,见表1

表1  电缆规格

导体标称截面
1
10500
234
10400
3+14+13+2
10400

    4.主要试验项目及技术指标4.1 导体直流电阻成品电缆或从成品电缆上取下的试样,电阻测量值按GB/T 3956规定的公式和系数校正到20℃下1 km长度的数值.每一根导体20℃时的直流电阻应不超过GB/T 3956规定的相应的最大值。4. 2 局部放电试验局部放电测试系统灵敏度不大于5pC。标准规定成品电缆在1.75U0下的局部放电量不大于5pC.4.3 交流耐压试验,试验在成品电缆上进行。在导体和金属屏蔽之间施加2.5U0交流电压,保持30分钟,或在导体和金属屏蔽之间施加3.5U0交流电压,保持5分钟,绝缘不击穿。

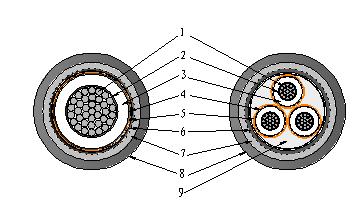

1.电缆典型结构示意图(MELH32型)
1.绞合紧压圆导体 2.挤出内屏蔽 3.挤出交联聚乙烯绝缘 4.挤出绝缘屏蔽 5.金属屏蔽 6.隔离套 7.金属丝(或带)铠 8.挤出外护套 9.多芯填充物。




                                              电缆结构示意图
