IEC or GB/T Standard cable

XLPE insulated power cable up to 35KV

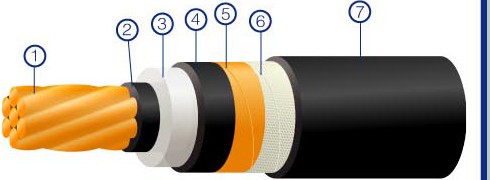

1.conductor 2. conductor screen 3.insulation 4.insulation screen 5.copper tape screen 6.belting 7.sheath

产品型号及名称 Type and Description

基本型号 Basic type		名称 Description	执行标准 Standard
铜芯 copper core	铝芯 Al core	名称 Description	执行标准 Standard
YJV	YJLV	交联聚乙烯绝缘聚氯乙烯护套电力电缆 XLPE insulated PVC sheathed	IEC60502-2
		power cable
YJY	YJLY	交联聚乙烯绝缘聚乙烯护套电力电缆 XLPE insulated PE sheathed
		power cable
YJV22	YJLV22	交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 XLPE insulated steel
		tape armoured PVC sheathed power cable
YJV32	YJLV32	交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 XLPE insulated
		steel wire armoured PVC sheathed power cable
YJV42	YJLV42	交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆 XLPE insulated	GB/T12706.2～.3
		thick steel wire armoured PVC sheathed power cable
YJV62	YJLV62	交联聚乙烯绝缘双非磁性金属带铠装聚氯乙烯护套电力电缆 XLPE
		XLPE insulated dual non-magnetic metal tape armoured PVC sheathed
		power cable
YJV72	YJLV72	交联聚乙烯绝缘非磁性金属丝铠装聚氯乙烯护套电力电缆 XLPE
		XLPE insulated non-magnetic metal tape armoured PVC sheathed power
		cable

规格 Specification

型号 Type		芯数Core number	额定电压 Rated voltage Uo/U kV
			3.6/6、6/6	6/10、8.7/10、8.7/15	12/20	18/30、21/35、26/35
			标称截面 Nominal cross-section mm2
YJV YJY YJV62 YJV72	YJLV YJLY YJLV62 YJLV72	1	25～630	25～630	35～630	50～630
YJV	YJLV	3	25～500	25～500	35～500	50～500
YJY	YJLY
YJV22	YJLV22
YJV32	YJLV32
YJV42	YJLV42
YJV62	YJLV62
YJV72	YJLV72

绝缘厚度 Insulation thickness

导体标称截面 Nominal cross-section mm2	在额定电压 Uo/U(Um)下的绝缘标称厚度 Nominal insulation thickness at rated voltageUo/U(Um) mm
导体标称截面 Nominal cross-section mm2	3.6/6(7.2) kV	6/6(7.2) kV 6/10(12) kV	8.7/10(12) kV 8.7/15(17.5) kV	12/20(24) kV	18/30(36) kV	21/35(40.5) kV	26/35(40.5) kV
25	2.5	3.4	4.5	─	─	─	─
25	2.5	3.4	4.5	5.5	─	─	─
35 50～185	2.5 2.5	3.4	4.5	5.5	8.0	9.3	10.5
240	2.6	3.4	4.5	5.5	8.0	9.3	10.5
300 400	2.8 3.0	3.4	4.5	5.5	8.0	9.3	10.5
500～1000	3.2	3.4	4.5	5.5	8.0	9.3	10.5
500～1000	3.2	3.4	4.5	5.5	8.0	9.3	10.5

技术参数 Technical parameter

●导体直流电阻符合 IEC60228、GB/T3956 规定。

D.C resistance of the conductor comply with regulation in IEC60228、GB/T3956.

●电缆电感（mH/km）和对地电容（mF/km）Inductance and earthing capacitance.

① 单芯电缆的电感、电容 Inductance and capacitance of single core cable

标称截面 Nominal cross-section mm2	电					压	等级 Voltage rating			kV
	3.6/6		6/6、6/10		8.7/10、8.5/15		12/20		18/30		21/35		26/35
	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance
25	0.240	0.24	0.433	0.19	0.449	0.15	—	—	—	—	—	—	—	—
35	0.408	0.26	0.411	0.21	0.427	0.18	0.459	0.16	—		—	—	—	—
50	0.385	0.30	0.398	0.24	0.414	0.19	0.436	0.17	0.448	0.13	0.467	0.12	0.513	0.11
70	0.366	0.34	0.379	0.27	0.392	0.22	0.414	0.19	0.432	0.15	0.455	0.14	0.487	0.12
95	0.344	0.38	0.354	0.30	0.369	0.24	0.392	0.21	0.413	0.16	0.436	0.15	0.465	0.13
120	0.331	0.42	0.344	0.32	0.360	0.26	0.379	0.23	0.394	0.17	0.417	0.16	0.446	0.14
150	0.315	0.46	0.334	0.35	0.350	0.28	0.366	0.25	0.398	0.19	0.404	0.17	0.430	0.15
185	0.308	0.50	0.322	0.38	0.341	0.30	0.350	0.27	0.375	0.20	0.392	0.18	0.417	0.16
240	0.301	0.54	0.313	0.42	0.325	0.34	0.341	0.29	0.361	0.22	0.376	0.20	0.394	0.18
300	0.296	0.56	0.302	0.47	0.314	0.37	0.328	0.32	0.341	0.24	0.360	0.22	0.373	0.19
400	0.295	0.61	0.299	0.55	0.309	0.41	0.318	0.36	0.332	0.26	0.347	0.23	0.361	0.21
500	0.288	0.68	0.291	0.63	0.298	0.45	0.307	0.41	0.328	0.32	0.355	0.25	0.354	0.23
630	0.281	0.76	0.283	0.71	0.289	0.51	0.298	0.45	0.312	0.34	0.339	0.30	0.342	0.26

②三芯电缆电感、电容 Inductance and capacitance of 3-core cable

标称截面 Nominal cross-section mm2	电					压	等级 Voltage rating			kV
	3.6/6		6/6、6/10		8.7/10、8.5/15		12/20		18/30		21/35		26/35
	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance	电感 induc tance	电容 capac itance
25	0.363	0.70	0.395	0.51	0.424	0.45	0.424	0.48	0.413	0.47	0.486	0.41	0.528	0.38
35	0.351	0.78	0.376	0.63	0.401	0.54	0.424	0.48
50	0.331	0.90	0.357	0.72	0.379	0.57	0.398	0.51
70	0.314	1.02	0.336	0.81	0.360	0.66	0.379	0.57	0.397	0.54	0.450	0.48	0.503	0.42
95	0.301	1.14	0.322	0.90	0.341	0.72	0.363	0.63	0.382	0.60	0.417	0.52	0.427	0.48
120	0.289	1.26	0.309	0.96	0.325	0.78	0.344	0.69	0.367	0.65	0.402	0.58	0.412	0.52
150	0.280	1.38	0.299	1.05	0.316	0.84	0.334	0.75	0.353	0.71	0.382	0.63	0.398	0.57

③其它电气性能 Other electrical performance

电缆额定电压 Rated voltage U0/U	kV	3.6/6	6/6 6/10	8.7/10 8.7/15	12/20	18/30	21/35	26/35
例行试验 Route test
局部放电试验 Partial discharge	kV	6.3	10.5	15.2	20.9	31.2	36.4	45.0
电压	kV	6.3	10.5	15.2	20.9	31.2	36.4	45.0
放电量 voltage discharge≤	PC	10	10	10	10	10	10	10
交流电压试验 A.C voltage test	kV	12.5	21	30.5	42	63	73.5	91
电压	kV	12.5	21	30.5	42	63	73.5	91
时间 time	min	5	5	5	5	5	5	5
型式试验 Type test
局部放电试验 Partial discharge	kV	6.3	10.5	15.2	20.9	31.2	36.4	45.0
电压	kV	6.3	10.5	15.2	20.9	31.2	36.4	45.0
放电量 voltage discharge≤	PC	5	5	5	5	5	5	5
冲击电压试验 Impact voltage test 电压	kV	60	75	95	125	170	250	250
4h 交流电压试验 4 hours A.C voltage test 电压	kV	14.4	24	34.8	48	72	84	104
