Frequency converter cable

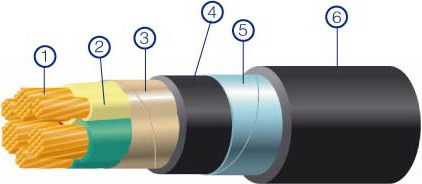

1 conductor  2  insulation  3 metal shield 4 inner sheath 5  steel tape armour 6 outer sheath

标准：Q/TEOR 14

Standard:Q/TEOR 14

用途：本产品适用于对屏蔽性能要求较严格的动力线路及输 配电线路，尤其适用于额定电压0.6/1kV及以下的变频 控制传动系统中作供电或连接电缆。

Application: This product is suitable for the power circuits and electricity transmission and distribution line with high requirements of the shielding performance, especially suitable for the cables as power supply or connecting in frequency control drive system with rated voltage up to 0.6/1kv.

特点：1.  电缆导体长期允许最高工作温度：聚氯乙烯绝缘

70℃；交联聚乙烯绝缘：90℃；

     Characteristic: 1. long-term maximum allowable working temperature of cable conductor:

    PVC insulated: 70 ℃; XLPE insulated: 90 ℃;

2 电缆敷设环境最低温度为0℃；

2. The minimum temperature of cable laying: 0℃;

3 电 缆敷设的弯曲半径不小于电 缆外径的15倍；

3. The bending radius of cable laying is not less than 15 times of the cable diameter;

4  电缆具有较强的耐电压冲击性 ，能经受变频时的 脉冲电压。

4. The cable has strong voltage impact resistance, can withstand pulse-voltage at frequency conversion.

电压 等级：  0.6/1kV

     Voltage：0.6/1kV



 规格specification



型  号Type		芯数  number of Cores	主线芯标称截面 Nominal cross section (mm2)
派生代号Code    铜芯Copper core
ZA- ZB- ZC(ZR) -	BPVVP、BPVVPP2、BPVVP2、BPVVP3、 BPVVP3P 、BPVVP/22、BPWPP2/22 、 BPVVP2/22 、BPVVP3/22 、BPVVP3P/22、 BPYJVP 、BPYJVPP2 、BPYJVP2、BPYJVP 、 BPYJVP/22 、SPYJVPP2/22、BPYJVP2/22 、 BPYJVP3/22、BPYJVP3P/22、BPGVP、 BPGVP2、BPGVP3、BPGVPP2	3+3	2.5 、4 、6、10、 16、25 、35、50 、 70 、95 、120 、150、185 、240 、300
WDZ(A 、B、C) -	BPYJYP 、BPYJYPP2、BPYJYP2、BPYJYP3 BPYJYP3P 、BPYJYP/23 、BPYJYPP2/23 、 BPYJYP2/23 、BPYJYP3/23、BPYJYP3P/23 、 BPGYP、BPGYP2、BPGYP3、BPGYPP2
	BPGGP、BPGGP2、BPGGP3 、BPGGPP2
ZA- ZB- ZC(ZR)-	BPVVPP2、BPVVPP2/22  、BPYJVPP2、 BPGVPP2、BPYJVPP2/22	3+1
WDZ(A 、B、C)-	BPYJYPP2 、BPGYPP2 、SPYJYPP2/23
