0.6/1kV 稀土高铁铝合金联锁铠装电力电缆（MELHS / YJLHS，北美对标 AC90）

一、产品全称、型号释义与执行标准

国标正式名称：额定电压 0.6/1kV 稀土高铁铝合金导体交联聚乙烯绝缘铝合金带联锁铠装电力电缆（无外护套基础款） 企业商用代号：MELHS；国标型号：YJLHS 执行标准： GB/T 31840.1-2015《铝合金芯挤包绝缘电力电缆》、GB/T 29920《电工稀土高铁铝合金杆》、IEC 60502，等同北美 AC90 联锁铠装电缆规范无锡江南电...

型号字母拆解

• MELH：企业定制代号 = AA8030 稀土高铁铝合金导体

• YJ：XLPE 交联聚乙烯绝缘

• L：铝合金导体

• H：稀土高铁铝合金专属标识

• S：铝合金带联锁自锁铠装（无 PVC/PE 外护套）补充衍生：WDZB-YJLHS = B1 级低烟无卤阻燃基础联锁铠装款

二、分层内部结构（由内至外，核心特征：无外层塑料护套）

1. 紧压绞合 AA8030 稀土高铁铝合金导体二类多股型线紧压绞合工艺，空隙更小；彻底解决纯铝电缆蠕变、端子受热松动发热通病；同等载流量截面积为铜缆 1.5 倍，整体重量仅铜芯 YJV 的 50%，弯折柔韧性优异，冷热循环连接稳定安全TONG GUANG...。

2. 交联聚乙烯 XLPE 绝缘层耐高温 90℃长期运行，5s 短路瞬时耐受 250℃；绝缘均匀、介电损耗低、抗水树老化；可选低烟无卤环保绝缘配方，满足消防阻燃需求。

3. 阻燃填充 + 绕包缓冲层环保阻燃材料密实填充，保证线缆圆整度，缓冲机械应力、阻隔水汽纵向渗透，适配室内干燥环境阻燃要求。

4. 5000 系铝合金波浪联锁自锁铠装（最核心结构）铝带连续轧纹咬合自锁成型，直接作为电缆最外层防护，无额外塑料外护套：

• 非磁性材质，无钢带铠装涡流发热损耗，密集敷设更节能；

• 柔韧性极强，最小弯曲半径仅 7 倍电缆外径，可大角度转弯、竖井垂直敷设无需大量弯头配件；

• 兼具抗压、抗撞击、防鼠蚁啃噬、基础电磁屏蔽效果；

• 自重远轻于钢带铠装，室内可免钢管、免桥架明敷，大幅削减辅材与施工成本。

三、核心性能优势

1. 轻质柔韧，施工成本大幅缩减重量仅同载流量铜缆一半，搬运、布线省力；极小弯曲半径适配机房、配电室、建筑竖井复杂走线；无需穿钢管、桥架，支架耗材、人工工期可降低 30% 以上，室内改造项目优势突出广东欣意电...。

2. 无涡流损耗，密集配电更省电铝合金铠装为非磁性结构，三相并排密集敷设不会产生涡流发热，长距离厂区、商住连片配电压降更低，运行能耗优于钢带铠装铝合金电缆（YJLHV22）。

3. 抗蠕变稳定，接线长期安全可靠稀土配方优化铝合金晶体结构，受热、受压不易形变；搭配专用铜铝过渡端子，四季温度循环工况下端子无松动过热隐患，杜绝线路发热起火风险。

4. 结构简约耐用，干燥环境寿命长久无机绝缘 + 金属铠装体系不易老化，干燥室内环境设计使用寿命≥30 年；铠装表层形成致密氧化膜，室内空气环境下耐腐蚀、不易锈蚀。

5. 防护集成一体，多功能合一集机械抗压、防鼠蚁、电磁屏蔽、接地通道多重功能；铠装可兼做 PE 保护地线，无需额外布设接地线，简化布线系统。

6. 可选阻燃 / 低烟无卤版本，适配消防场景可定制 WDZB-YJLHS（B1 级阻燃低烟无卤），火灾发烟量低、无有毒卤化物烟气，满足商场、医院、写字楼消防配电规范安徽中青欣...。

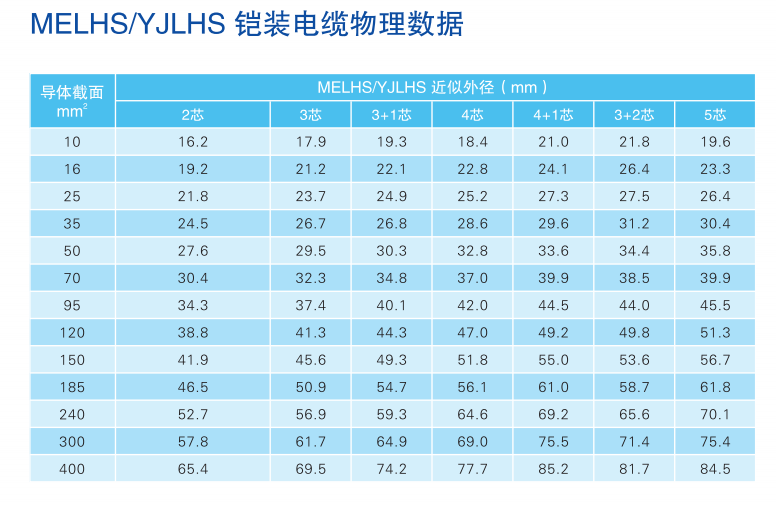

四、关键技术参数

• 额定电压：0.6/1kV

• 导体长期允许工作温度：90℃

• 短时短路耐受温度（≤5s）：250℃

• 最低敷设环境温度：≥0℃（耐寒需求选带护套 YJLHVS3 (-40)）

• 最小弯曲半径：≥7 倍电缆外径

• 主流芯数：3 芯、3+1 芯、3+2 芯、4 芯、4+1 芯、5 芯

• 标称截面：10~400mm²

五、适用范围（仅限室内干燥环境，不可地下直埋、积水潮湿区域）

1. 写字楼、商场、综合体室内配电室、楼层动力主干布线

2. 数据中心、机房密集配电区域（规避涡流发热）

3. 住宅小区竖井、车库干燥区域动力照明回路

4. 工厂车间干燥厂房、电控柜出线、车间明敷线路

5. 学校、体育馆、医院室内消防备用、动力配电回路

6. 老旧建筑配电改造项目（空间狭小、不便铺设桥架钢管场景）

六、与相近型号核心区分

1. YJLHS（MELHS）：联锁铠装、无外护套 → 仅限室内干燥、免桥架明敷

2. YJLHVS2/MELHSV：联锁铠装 + PVC 外护套 → 可轻度潮湿室内、走廊敷设

3. YJLHVS3(-40)/MELHSY：联锁铠装 + 耐寒 PE 护套 → 户外、严寒、潮湿、冻土场景可用

4. YJLHV22：钢带铠装 PVC 护套 → 地下直埋、积水管沟通用
