新能源电动汽车传导充电系统用电缆

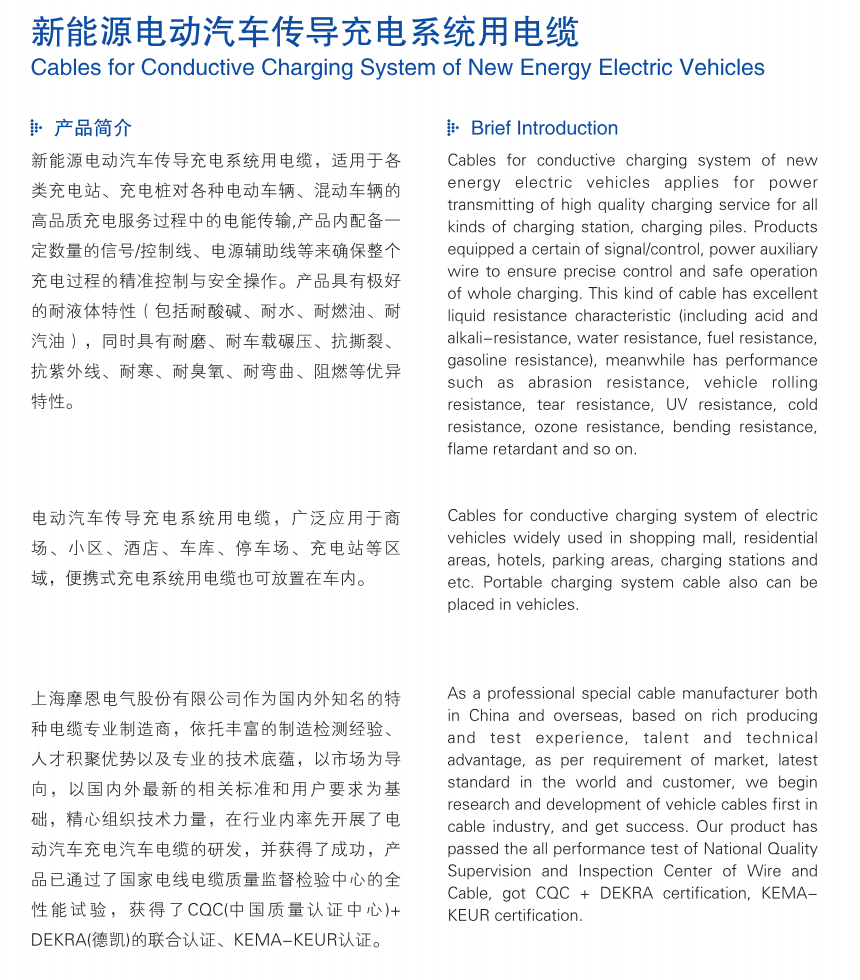

产品概述

电动汽车传导充电电缆是充电桩与新能源车辆之间专属连接线缆，分为交流慢充电缆、直流大功率快充电缆两大品类，额定电压主流交流 450/750V、直流 1500V，严格遵循国标 GB/T 33594，同步契合 IEC 62893、EN 50620、TÜV 国际轨道交通充电线缆规范。线缆集成动力传输芯线、接地芯线、通讯控制信号线一体化集成结构，专为拖拽收卷、车辆碾压、户外日晒雨淋、昼夜温差大、油污沾染、频繁弯折插拔等严苛工况设计，采用高柔性 6 类超细镀锡软铜导体搭配 TPE 弹性体特种绝缘护套，兼顾大电流承载、耐机械碾压、耐候抗老化、耐油耐化学腐蚀、低烟无卤阻燃、电磁兼容多重性能，是住宅小区、公共充电站、高速服务区、停车场新能源车辆充电系统的核心配套线缆，大功率液冷快充版本可承载超大电流，大幅缩短充电时长。

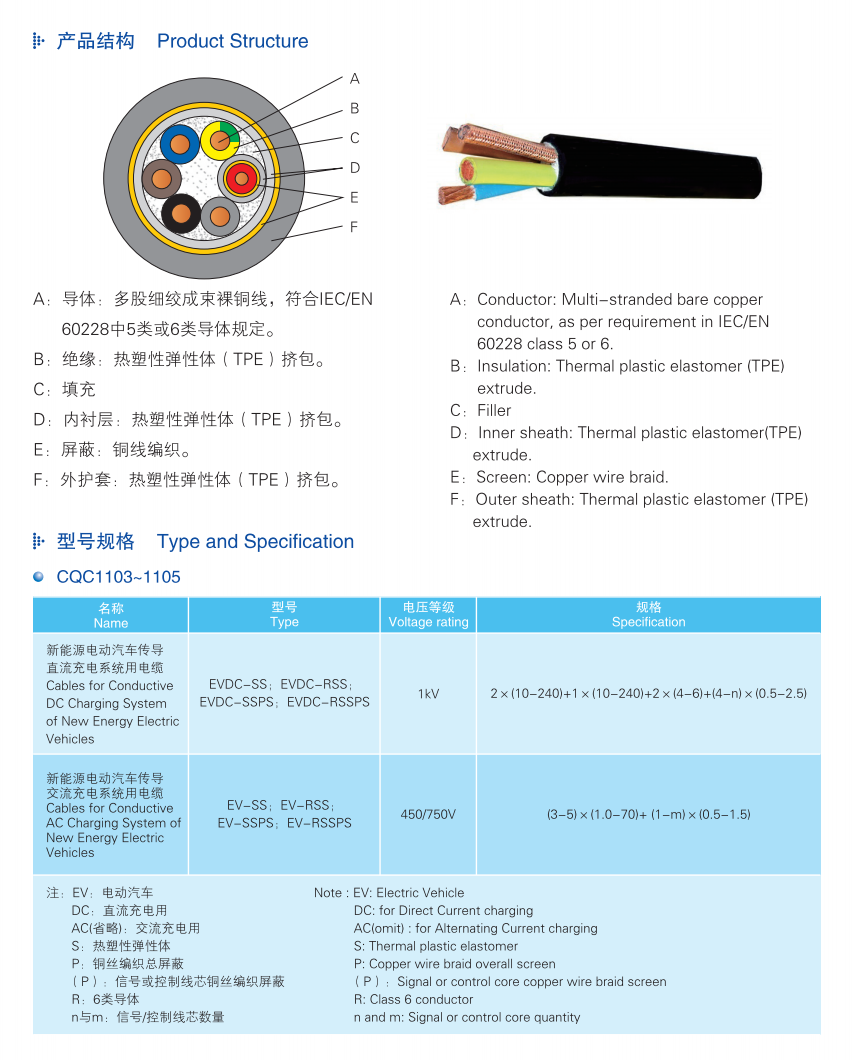

内部结构

线缆整体采用多芯紧凑绞合一体化柔性结构，由内至外分层排布。最内层为 GB/T3956 标准 5 类、6 类超细多股绞合无氧镀锡铜导体，丝径细密弯折韧性极强，镀锡层有效抵御户外潮湿、油气环境氧化，大电流长时间充电温升更低，反复收卷拖拽不易断丝；动力芯线外部挤包高强度 TPE 弹性体绝缘，绝缘致密均匀，耐高压击穿、耐高温过载，可稳定承载交直流高压工况；线缆内部集成黄绿双色接地保护芯线、两根 CAN 通讯信号线，保障充电安全接地与充电握手、温控、故障预警信号稳定传输；多芯间隙采用弹性阻燃材料完整填充，维持线缆圆润规整，缓冲拖拽碾压带来的内部应力，避免线芯相互挤压磨损；大功率快充、电磁干扰较强场景可增设镀锡铜丝编织屏蔽层，屏蔽覆盖率不低于 80%，阻隔高频电流产生的电磁杂波，杜绝充电跳枪、通讯紊乱问题；最外层为加厚耐候 TPE 专用外护套，材质耐磨抗撕裂、防水防渗，可抵御紫外线暴晒、雨水冲刷、机油弱酸碱侵蚀，表层耐碾压性能优异，可承受汽车轮胎短时辗压而不开裂破损。

核心性能优势

极致柔韧耐疲劳，适配日常频繁收卷、拖拽、盘绕收纳，最小弯曲半径小巧，车库狭小空间、便携随车充电布线便捷，上万次往复弯折不会出现导体断裂、护套开裂失效。温度适应跨度宽泛，可稳定运行于 - 40℃极寒至 125℃高温区间，北方冬季户外严寒不会硬化脆裂，夏季露天暴晒、快充持续发热环境下护套不软化、不变形，昼夜温差循环后结构性能无衰减。机械防护性能严苛，通过车辆轮胎辗压、挤压、耐磨刮擦专项测试，意外遭车辆碾压、重物磕碰依旧可正常使用；耐油耐化学腐蚀，长期接触汽车机油、润滑油、弱酸碱污水不会出现护套溶胀、剥落、粉化。消防安全性能优异，整体无卤低烟阻燃材质，遇火火势不易蔓延，燃烧仅产生微量烟气、无剧毒腐蚀性卤化物气体释放，场站起火场景可降低烟气危害。电气运行稳定，超细导体压降损耗低，适配大功率直流快充大电流输送；屏蔽款式具备优秀电磁兼容能力，不会干扰周边监控、弱电设备，也不受外界变频设备杂波影响，充电通讯全程顺畅无中断；耐臭氧、耐氙灯气候老化性能突出，露天场站常年日晒雨淋服役寿命长久。

适用场景

广泛应用于各类新能源汽车传导充电场景，包含家用便携随车交流充电枪线缆、小区地下车库壁挂交流充电桩布线；城市公共充电站、高速服务区、物流园区大功率直流快充桩连接线缆；网约车、出租车集中运维充电场站全天候频繁使用充电线路；露天停车场户外全天候充电布线；港口、厂区新能源商用车、货车重载快充系统；需要电磁防护的临近变频器、变电设备的充电区域；北方高寒地区、沿海盐雾潮湿地区充电设施配套线路，大功率液冷充电线缆适配超高压平台极速充电工况。
