交联聚乙烯绝缘控制电缆

产品概述

交联聚乙烯（XLPE）绝缘控制电缆常用系列型号为 KYJV，额定电压 450/750V，执行国标 GB/T 9330.3-2008，符合 IEC 60502 国际工业标准。 该电缆主要用于电力、冶金、化工、自动化生产线的继电保护、设备启停联锁、回路监控、开关量信号传输，连接控制柜、现场执行元件、传感器与继电器。相较于传统 PVC 绝缘控制电缆，XLPE 材质耐热性、电气稳定性、耐老化、耐轻微油污与潮湿环境的表现更加出色，适配高温厂房、桥架密集排布等工况；可按需增设屏蔽、钢带铠装、低烟无卤阻燃结构，分别应对电磁干扰、地下直埋敷设以及密闭空间消防场景。

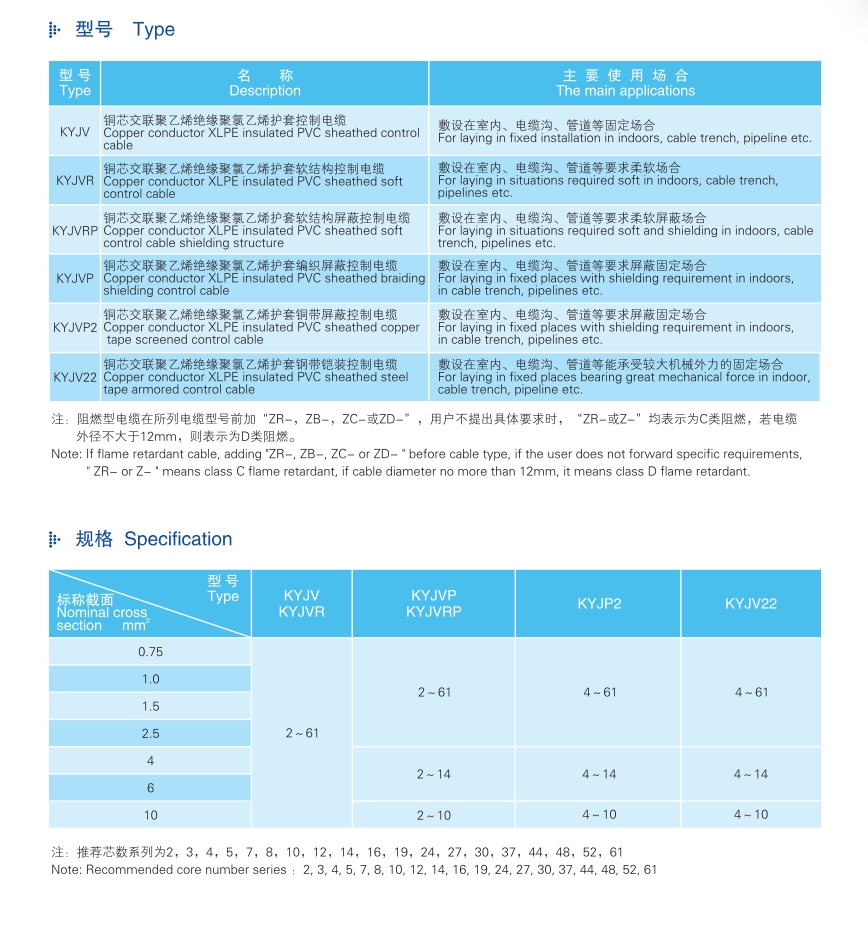

型号含义与常用品类

K 代表控制电缆，YJ 指代交联聚乙烯绝缘，V 为 PVC 外护套；P 是铜丝编织屏蔽，P2 为铜带绕包总屏蔽，22 代表钢带铠装，R 为软导体，JY 代表低烟无卤聚烯烃护套。 KYJV 为基础款交联控制电缆，适合室内干燥桥架、无明显电磁干扰的常规固定布线；KYJVP 配备铜丝编织屏蔽，多用于变频器、大功率电机周边谐波干扰较强的区域；KYJVP2 采用铜带整体屏蔽，屏蔽参数均匀，更适合远距离线路铺设；KYJV22 加装钢带铠装，抗压抗冲击、防鼠蚁啃咬，可地沟敷设、户外铺设或是直接埋入地下；KYJVP2-22 集合屏蔽与铠装结构，适配潮湿腐蚀土壤、强电磁干扰并存的严苛环境；KYJVR、KYJVRP 为软导体版本，适合设备柜体内部布线、需要小幅弯折挪动的场景；WDZ-KYJY 是低烟无卤环保型号，多用于电站、隧道、高层建筑等消防要求严格的场所。 常规导体截面包含 0.5、0.75、1.0、1.5、2.5、4、6、10 平方毫米，芯数从 2 芯至 61 芯均可定制。

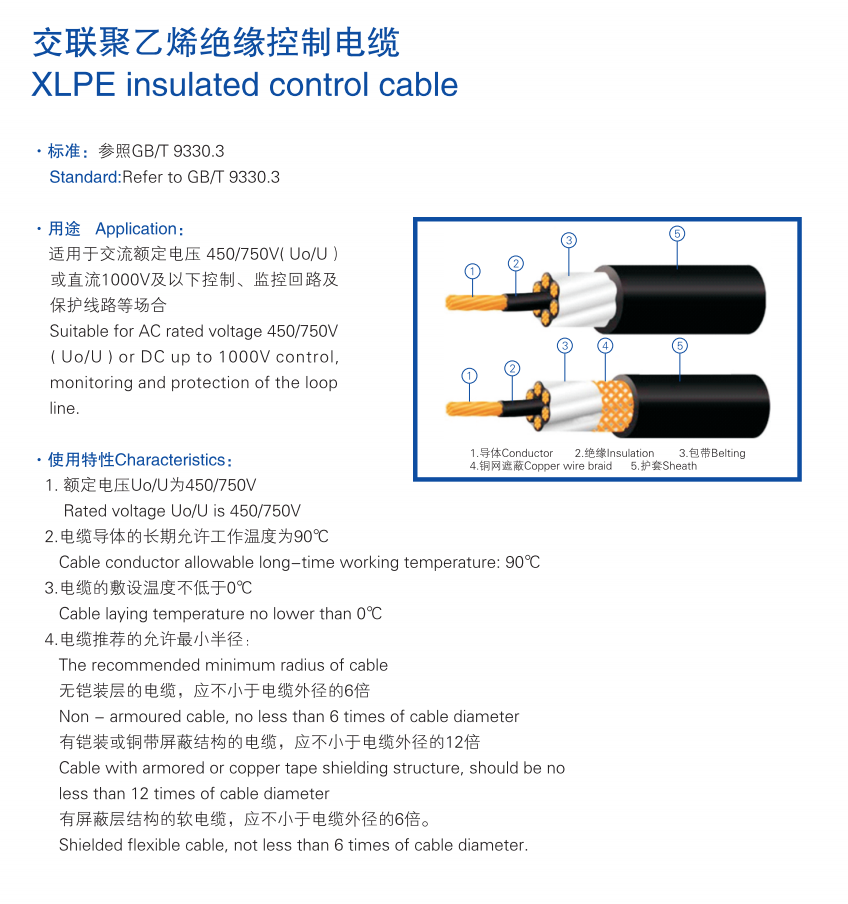

内部结构（由内至外）

最内层为铜导体，固定敷设选用二类紧压绞合无氧铜，电阻均匀稳定，小电流控制回路压降微弱；需要频繁弯折的工况选用五类多股细铜丝软导体。 导体外部紧密挤包 XLPE 交联聚乙烯绝缘层，经过交联改性后形成稳固网状分子结构，区别于热塑性 PVC 材料，可长期 90℃高温稳定工作，短路瞬间能够耐受 250℃高温，介质损耗低、耐电晕、不易出现局部放电，高温环境下不会软化收缩，绝缘衰减速度缓慢。 多根绝缘线芯规整绞合成缆，空隙处填充柔性阻燃材质，让线缆整体保持圆润规整形态，缓冲挤压带来的应力，避免线芯相互摩擦受损。 电磁干扰环境可增设屏蔽层，铜丝编织屏蔽屏蔽效能更高，能够有效滤除杂乱变频谐波；铜带绕包屏蔽排布均匀，成本适中，长距离布线稳定性更好。 屏蔽外层挤包 PVC 或者低烟无卤内衬层，起到防潮缓冲作用，同时隔绝屏蔽层与铠装结构。 需要直埋、抗压防鼠场景会包覆双层钢带铠装，抵御土壤挤压、重物撞击以及鼠蚁啃噬。 最外层为外护套，普通工况选用 PVC 材质，耐磨防潮，耐受轻度酸碱与工业油污；消防密闭区域选用低烟无卤聚烯烃护套，火灾发生时烟雾稀薄，不会释放含卤有毒腐蚀性气体。

关键技术参数

导体长期允许工作温度 90℃；敷设环境温度不宜低于 0℃，固定敷设最低可耐受 - 30℃低温；弯曲半径要求：无铠装线缆不小于线缆外径 6 倍，铠装以及带屏蔽线缆不小于外径 12 倍；工频耐压 3kV 持续五分钟绝缘不会击穿；适配 450/750V 及以下交流控制回路，直流使用电压不超过交流额定电压的 1.5 倍。

核心性能优势

1. 耐热能力远超 PVC 绝缘控制电缆 90℃连续运行的上限温度，让桥架多层堆叠敷设时载流量更高，高温车间长期使用不易老化开裂，整体使用寿命相较 PVC 电缆提升一倍以上。

2. 电气运行状态稳定 绝缘电阻率高，介质损耗不会随温度升高明显上涨，抗电场冲击能力优异，控制信号不会出现偏移，继电开合动作精准可靠。

3. 环境耐受范围更广 可抵御机床润滑油、切削液、潮湿水汽以及弱酸弱碱侵蚀，潮湿地下环境、轻度腐蚀车间均可长期使用。

4. 工况适配全面 可通过搭配屏蔽、铠装、低烟无卤结构，覆盖室内常规布线、强干扰工控现场、户外地沟直埋、隧道消防工程等绝大多数工业自控场景。

适用场景

火电厂、变电站二次继电保护回路；冶金、水泥、化工生产线设备启停联锁与检测控制线；给排水、环保烟气处理设备自控回路；中央空调、楼宇机电设备控制布线；隧道、地下管廊通风排烟设备控制线路；各类 PLC 控制柜与现场阀门、传感器之间的连接线路。
