大功率变频驱动系统用电力电缆

大功率变频驱动系统专用电力电缆（VFD 变频电缆）

产品概述

大功率变频驱动电缆全称变频器输出专用对称屏蔽电力电缆，行业简称变频电缆，用于大功率变频器与变频电机之间动力传输，适配 PWM 脉冲调制高频工况；主流额定电压0.6/1kV，高压大功率场景选用 1.8/3kV、3.6/6kV；执行国标 GB/T 12706、GB/T 19666，对标 IEC 60502、VDE 0250、UL 2277 工业规范。常规型号：BPYJVP、BPYJVP2、BPYJVP23（铠装）、WDZ-BPYJYP（低烟无卤）；最优结构为3+3 对称等芯结构（3 根动力相线 + 3 根均分接地芯），区别于普通 4 芯电力电缆。核心解决痛点：变频器高频 PWM 波形产生du/dt 电压尖峰、行波反射、高次谐波、共模电磁干扰，普通 YJV 电缆长期运行易绝缘击穿、电机轴承电蚀、自控仪表紊乱、电机噪音偏大；本电缆依靠对称结构、双层屏蔽、耐脉冲 XLPE 绝缘设计，保障大功率传动系统长期稳定运行，广泛应用冶金轧机、矿山提升机、港口起重、大型水泵风机、风电、化工重载传动场景。

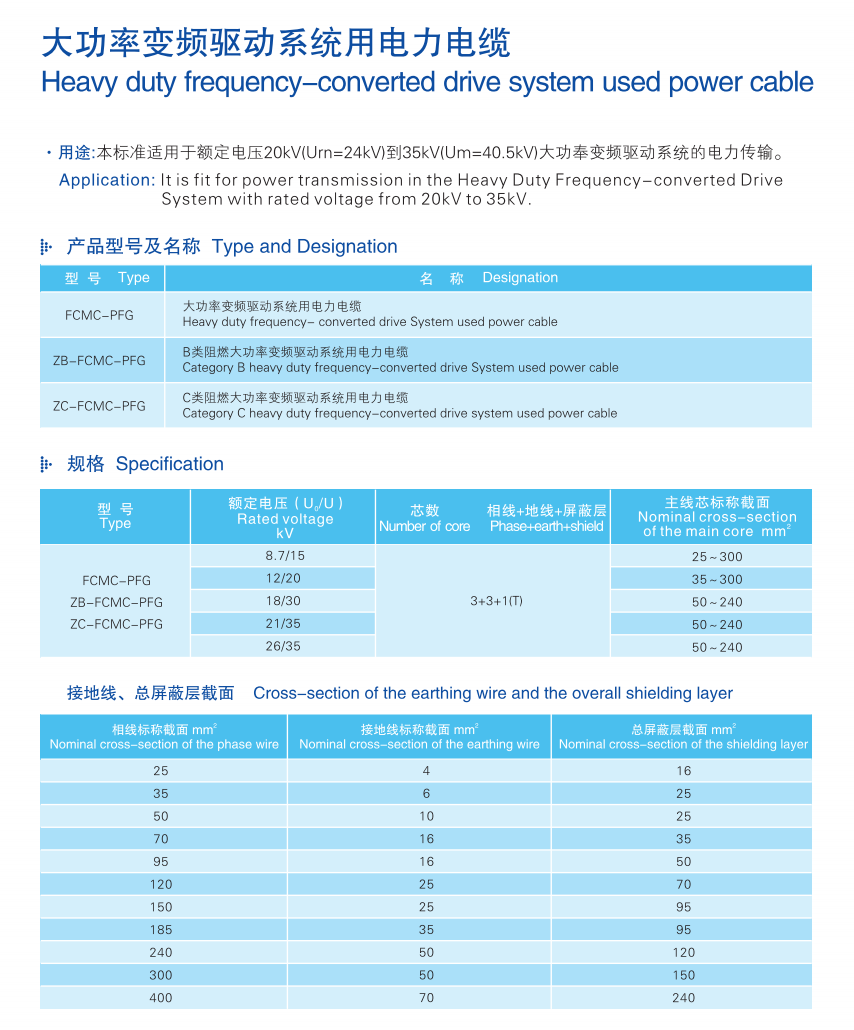

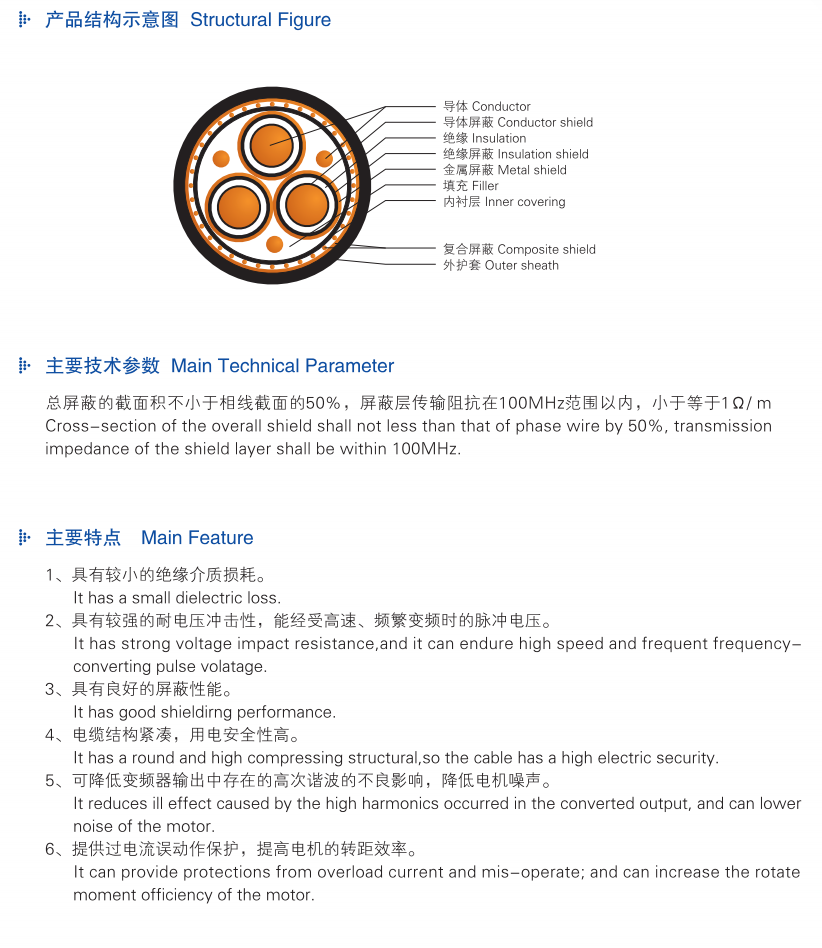

内部分层结构（由内至外）

导体大功率固定敷设：2 类紧压绞合无氧铜导体；频繁移动 / 拖链工况：5 类超细多股镀锡软铜导体；电阻率低、载流量充足，大电流温升可控；3+3 结构中 3 根接地芯均分排布，空间阻抗完全对称，消除环流噪声。
XLPE 交联聚乙烯绝缘（核心耐脉冲层）选用超纯净交联聚乙烯，介质损耗极低；耐受 PWM 瞬时脉冲高压（峰值可达额定电压 3~5 倍），抗局部放电、耐电晕，杜绝高频反复冲击造成绝缘老化击穿；长期工作温度 90℃，短路短时耐受 250℃。
成缆填充弹性阻燃填料密实填充，维持线缆正圆，平衡三相阻抗，削弱线间电容耦合干扰。
双层复合屏蔽（EMC 电磁兼容核心）

内层：全覆盖铝塑复合箔绕包，阻断横向电容耦合干扰；
外层：高密度镀锡铜丝编织屏蔽（覆盖率≥90%），提供共模电流低阻抗回流通道，抑制对外电磁辐射，同时隔绝外界变频器、大功率设备杂波侵入；重载干扰极强场景可增设铜带总屏蔽。

内衬层（可选）挤包 PVC / 低烟无卤内衬，隔离屏蔽层与铠装，防潮缓冲。
钢带铠装（BPYJVP23，直埋 / 重载场景）双层钢带绕包，抗压、抗冲击、防鼠蚁，抵御地下土壤挤压、工地重物磕碰。
外护套常规：PVC 耐油耐磨护套；环保消防：LSZH 低烟无卤阻燃护套；耐化工腐蚀：改性聚烯烃护套；防水、耐油污、耐酸碱雾气、耐候老化。

核心性能优势

1. 对称 3+3 结构，电气平衡性拉满

三相相线 + 三根接地芯 120° 均匀排布，三相电感、电容、波阻抗高度一致，大幅降低行波反射、共模电压与轴承电流，从根源减少电机轴承电腐蚀、抖动异响；远优于传统 4 芯非对称电缆。

2. 超强耐脉冲电压冲击

可承受高频 PWM 陡峭上升沿电压冲击，局部放电试验电压高于普通电力电缆 40%，长距离布线（≤100m）不会出现绝缘早衰，杜绝大功率系统突发停机故障。

3. 优异电磁兼容 EMC 性能

双层屏蔽闭环接地，1MHz~30MHz 频段屏蔽效能≥90dB；既防止变频谐波干扰周边编码器、PLC、传感器、精密仪表，又不受外部大功率设备干扰，保障自动化闭环控制系统精准运行。

4. 宽泛环境耐受

温度：固定敷设 - 30℃~90℃，短时峰值 105℃；
耐受机油、切削液、弱酸弱碱、潮湿水汽；铠装款可直埋腐蚀性工业土壤；
低烟无卤型号火灾烟气稀薄、无卤化氢有毒气体，适配地下管廊、隧道、密闭厂房消防场景。

5. 大功率载流稳定

紧压导体降低集肤效应，高频大电流下损耗更低；大截面规格（95/150/240/300mm²）适配数百千瓦至兆瓦级变频电机动力输送。

适用场景

重工业大功率传动：钢铁冶金轧钢机组、热轧 / 冷轧主传动变频系统；矿山主提升机、皮带运输机大功率变频电机配线；
流体重载设备：大型离心水泵、锅炉引风机、空压机、中央空调水冷机组变频驱动线路；
港口起重装备：岸桥、龙门吊、集装箱起重机行走与起升变频动力线缆；
新能源与风电：风机舱内发电机变频出线、储能变流器配套动力电缆；
化工、造纸、印染流水线大功率变频传动；
隧道、地下管廊、地铁通风排烟大功率变频风机；
长距离布线、电磁环境复杂、对设备稳定性要求严苛的工业自动化产线。
