变频电缆

变频电缆（VFD Cable / Frequency Converter Cable

一、产品概述

变频电缆全称变频器专用电力电缆，代号 BP 系列，额定电压主流0.6/1kV，专门用于变频器与变频电机之间的动力传输线路。变频器 IGBT 高频通断会产生陡峭脉冲电压、高频谐波、共模电压与电磁辐射，普通 YJV 电力电缆无法耐受脉冲冲击、无法抑制电磁干扰，易引发电机轴承电蚀、绝缘击穿、周边仪表信号紊乱、电机噪音过大等故障。变频电缆依靠对称 3+3 芯结构、耐电晕 XLPE 绝缘、复合双层屏蔽三大核心设计，吸收脉冲尖峰、回流共模电流、阻断谐波辐射，满足电磁兼容（EMC）要求；执行企业标准、GB/T 相关线缆规范，对标 IEC 60228、VDE 0250 国际标准，广泛应用于工业传动、水泵风机、冶金矿山、起重机械、造纸纺织等变频调速系统。

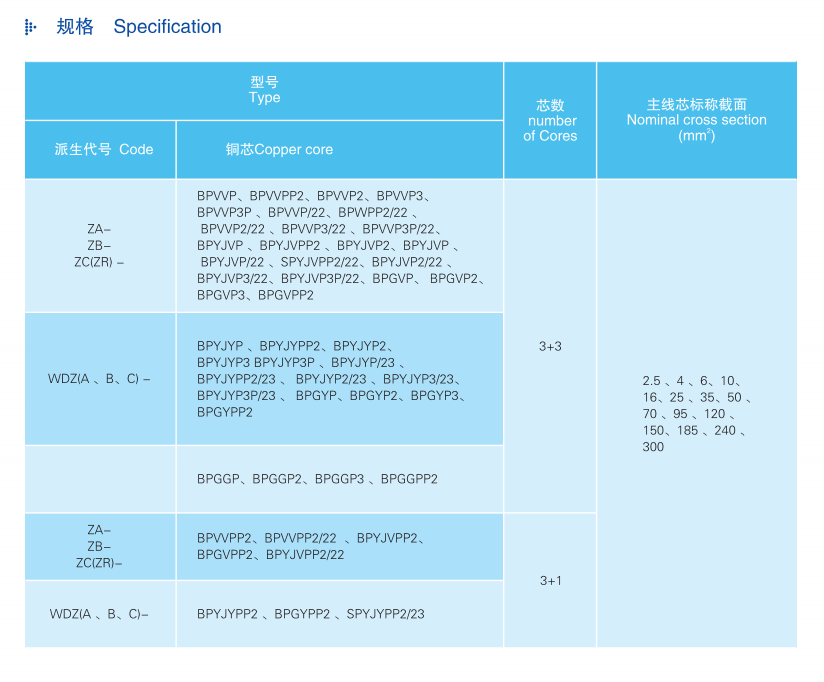

二、型号释义与主流品类

字母含义

BP = 变频专用；YJ=XLPE 交联聚乙烯绝缘；V=PVC 护套；P = 铜丝编织总屏蔽；TP2 = 铜带绕包 + 铜丝编织复合屏蔽；R = 软导体；ZR = 阻燃；WDZ = 低烟无卤主流常用型号：

BPYJV：基础对称变频电缆，无屏蔽，工况干扰轻微场景
BPYJVP：铜丝编织总屏蔽变频电缆，常规工况通用款
BPYJVTP2：铜带纵包 + 铜丝编织双层复合屏蔽，EMC 要求高、干扰复杂环境首选
BPYJVP12R：软导体双层屏蔽变频电缆，设备需要反复弯折、拖链移动场景
BPGGP：硅橡胶绝缘耐高温变频电缆，高温烘箱、冶金高温车间专用结构芯数：标准对称3+3 芯（3 根相线 + 3 根等截面接地芯），也可按需选用 3 芯、3+1 芯；常用截面：1.5mm²～240mm²

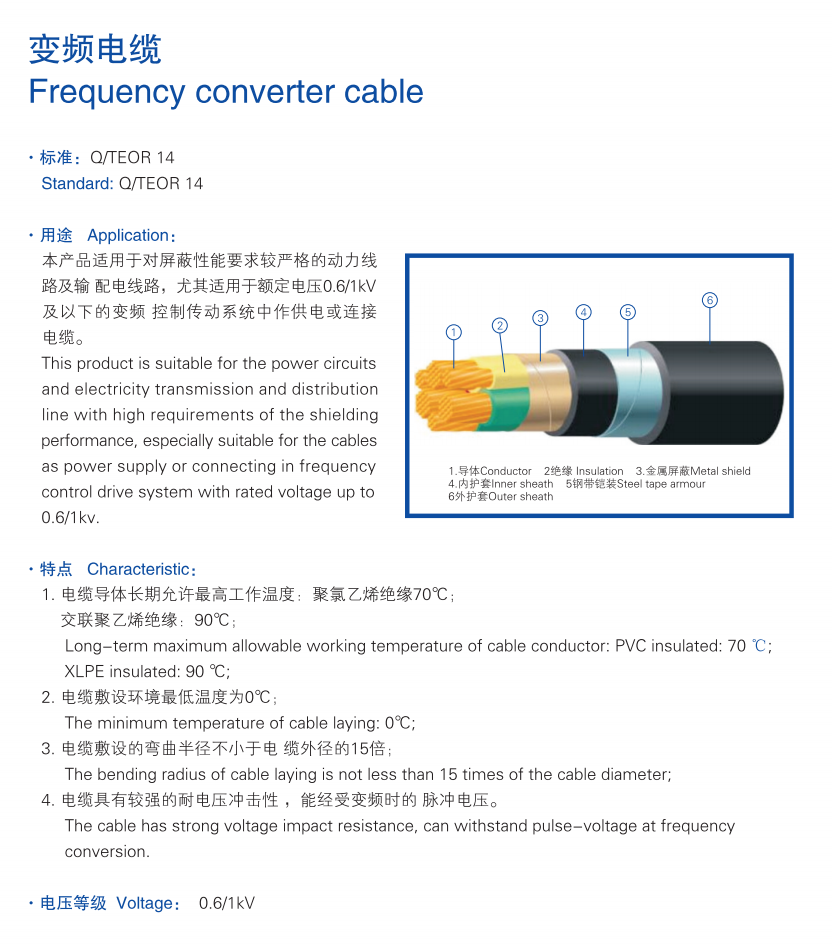

三、内部结构（由内至外）

铜导体固定敷设选用 2 类紧压绞合无氧铜；频繁弯折、拖链工况采用 5 类多股细绞镀锡软铜；增大导体表面积削弱高频集肤效应，降低高频阻抗与发热损耗。
XLPE 交联聚乙烯绝缘（耐脉冲核心）低介电常数交联聚乙烯材质，耐电晕、抗高频脉冲电压冲击，大幅削弱 dv/dt 电压尖峰反射；绝缘厚度经过加厚优化，抵御高频往复电压应力，延缓绝缘老化开裂。
3+3 对称成缆结构三根动力相线搭配三根同等截面积接地 PE 芯均匀对称绞合，可相互抵消奇次谐波、平衡回路电感电容，为共模高频电流提供低阻抗回流通道，从根源降低轴电压、避免电机轴承电腐蚀，这是和普通 4 芯电力电缆最核心区别。
双层复合屏蔽系统（EMC 关键）内层：铜带纵包绕包，100% 全覆盖，阻断低频共模耦合干扰；外层：镀锡铜丝编织屏蔽（覆盖率≥85%~90%），压制 1~30MHz 高频谐波辐射；两端均规范接地，构成完整电磁屏蔽回路，避免干扰侵入周边自控仪表、传感器线路。
内衬缓冲层PVC / 低烟无卤聚烯烃材质，隔离屏蔽层与外护套，缓冲机械挤压。
外护套常规选用黑色 PVC 耐磨护套；油污、酸碱腐蚀环境采用丁腈橡胶；密闭消防区域选用 LSZH 低烟无卤护套；户外耐候场景选用抗紫外线 PVC。

四、关键技术参数

额定电压：0.6/1kV
长期工作温度：XLPE 绝缘 90℃；硅橡胶绝缘 180℃；短路短时耐受 250℃（最长 5s）
最低敷设温度：0℃；低温耐寒款可达 - 40℃
最小弯曲半径：固定敷设≥电缆外径 10 倍；拖链柔性敷设≥外径 15 倍
工频耐压：3.5kV 耐压 5min 绝缘无击穿
屏蔽效能：1MHz 频段衰减≥45dB，可阻隔绝大多数变频电磁辐射

五、核心性能优势

耐受高频脉冲电压，绝缘寿命大幅延长加厚耐电晕 XLPE 绝缘可吸收变频器产生的陡峭电压尖峰，抑制电压反射叠加，杜绝电机绕组绝缘过早击穿老化，使用寿命是普通电力电缆 2 倍以上。
对称 3+3 结构消除轴承电蚀均分接地芯形成平衡回路，泄放共模电压、降低轴电压，彻底解决变频电机轴承磨损、异响、过早损坏问题，降低设备维保成本。
双层复合屏蔽，优异电磁兼容 EMC高低频干扰分层抑制，既不会向外辐射谐波干扰 PLC、传感器、本安仪表，也可抵御外界大功率设备干扰，工控系统运行稳定。
发热更低、载流量更高优化导体结构削弱集肤效应，高频工况发热更少，桥架密集敷设散热表现更优。
环境适配宽泛可选阻燃、低烟无卤、耐高温、耐油、耐寒多种护套，适配高温车间、户外、地下地沟、油污冶金厂区各类复杂工况。

六、适用场景

通用工业：水泵、风机、中央空调压缩机、空压机变频驱动系统；
重工业：冶金轧机、矿山绞车、起重行车、钢铁生产线变频传动；
轻工制造：造纸、纺织、印刷、包装流水线伺服变频设备；
特殊工况：拖链往复移动设备、高温热处理车间、港口起重机械；
楼宇市政：地铁通风排烟、大型商场中央空调变频配电系统。
