防爆本安型电缆
防爆本安型电缆
一、产品概述
防爆本安型电缆（本质安全电缆，缩写 IS 电缆），专为爆炸性气体、粉尘危险区域自控信号回路研发，遵循能量限制防爆原理：通过严格管控电缆电容、电感等分布参数，搭配安全区本安隔离栅，保证线路正常运行、短路、断线故障下，产生的电火花与热量均不足以引燃易燃易爆混合气，是防爆工控系统的专用微弱信号线缆。 国内执行标准：GB/T 3836.4、GB/T 3836.18；国际对标：IEC 60079-11、IEC 60079-14、BS5308；额定电压主流 300/500V、450/750V；护套统一采用浅天蓝色（RAL5015），作为全球本安线缆专属识别色，便于现场区分动力电缆与普通控制电缆。 防爆分级：Ex ia、Ex ib、Ex ic，适配 0 区、1 区、2 区不同危险工况。
二、防爆等级划分
Ex ia（最高安全等级）允许正常工作 + 1 个故障 + 2 个故障叠加后依旧满足本安防爆；适用最严苛的0 区、1 区、2 区爆炸性环境（井下瓦斯、密闭油气储罐区）。
Ex ib正常工作 + 单个故障条件下防爆有效；广泛用于1 区、2 区（化工厂、炼油装置、加气站）。
Ex ic仅正常工况下具备防爆能力；仅限2 区低风险防爆区域使用。

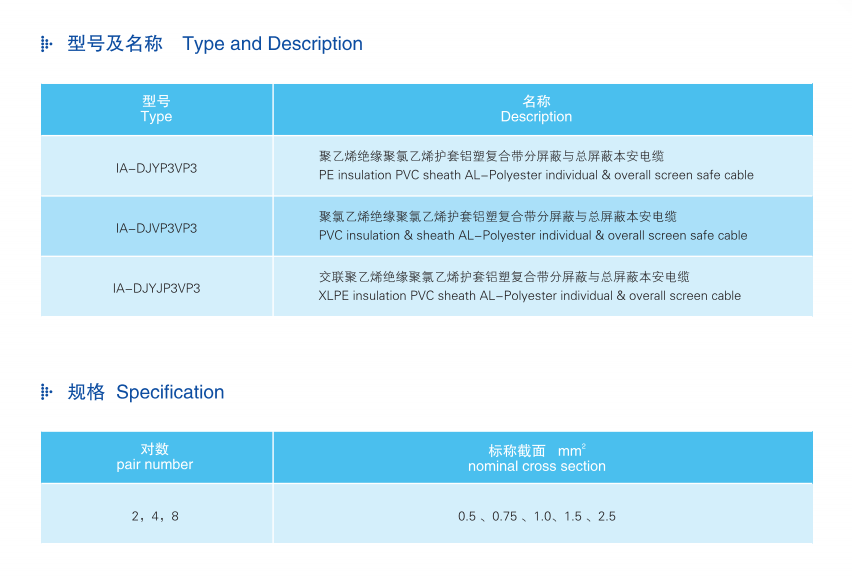

三、型号释义与主流品类
代号规则：ia/ib - 前缀代表防爆等级；K = 控制电缆；YJ=XLPE 绝缘；P = 铜丝编织总屏蔽；VP = 线对分屏蔽 + 总屏蔽；22 = 钢带铠装埋地型
ia-KYJVP：本安分屏 + 总屏交联控制电缆，0 区高危场景标配
ib-KYJVP：通用化工炼油本安信号电缆，市面最常用
ia-KYJVP2-22：屏蔽 + 钢带铠装，地下直埋、抗压防鼠防爆环境
WDZ-ia-KYJVP：低烟无卤阻燃款，密闭防爆厂房、隧道消防防爆区域 常用导体截面：0.2~2.5mm²；芯数范围：2~37 芯；线芯均采用两两对绞结构

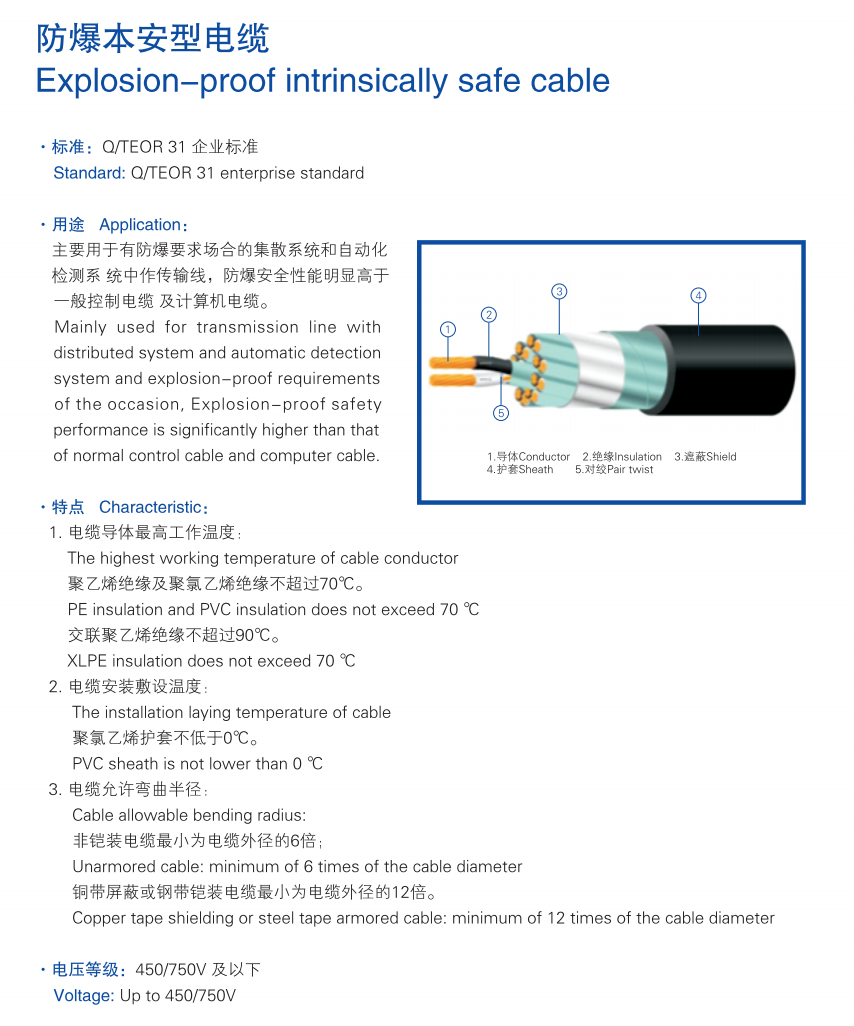

四、内部结构（由内至外）
导体5 类多股镀锡无氧铜绞合，柔韧耐弯折、抗振动、耐腐蚀；低电阻可减少线路热能损耗，严格控制回路储能上限。
绝缘层（核心本安设计）选用 PE 聚乙烯 / XLPE 交联聚乙烯低介电材质，核心指标：线间电容≤150nF/km、线芯 - 屏蔽电容≤250nF/km、电感≤0.8mH/km；极低分布电容与电感，避免线路储存过量电能释放火花，区别于普通计算机电缆。
对绞单元 + 双层屏蔽两根绝缘芯线固定绞距两两对绞，抵消电磁串扰；内层每对线独立铝箔分屏蔽，杜绝线对间信号干扰；外层镀锡铜丝编织总屏蔽（覆盖率≥85%），抵御变频器、大功率电机外界电磁辐射；标配引流地线，屏蔽层单点接地（安全区接地），杜绝地环路杂波能量侵入危险区。
内衬层PVC / 低烟无卤聚烯烃缓冲隔离层，分隔屏蔽与铠装结构。
钢带铠装（可选）双层钢带绕包，抗压、抗冲击、防鼠蚁啃噬，适配地沟、土壤直埋敷设。
外护套标准浅蓝色阻燃聚烯烃护套；腐蚀环境选用 TPU、氯丁橡胶；消防密闭场景采用 LSZH 低烟无卤材质，耐油、耐酸碱、耐盐雾老化。
五、关键技术参数
额定电压：300/500V、450/750V
长期工作温度：PVC 绝缘 70℃；XLPE 绝缘 90℃；低温耐受 - 40℃
弯曲半径：无铠装≥线缆外径 6 倍；铠装款≥外径 12 倍
电气限值：线间电容≤150nF/km，电感≤0.8mH/km
工频耐压：3kV 耐压 5min 绝缘无击穿
敷设规范：严禁与动力电缆同管、同桥架混合铺设；屏蔽仅在控制室安全区单点接地，接地电阻≤4Ω
六、核心性能优势
本质安全防爆，杜绝引燃风险依靠低电容、低电感精密参数控制，从源头限制回路储能，无爆炸外壳包裹，故障工况不会释放引燃火花，防爆安全性远优于隔爆电缆。
超强抗干扰，微弱信号传输稳定分屏蔽 + 总屏蔽双层屏蔽体系，有效滤除变频谐波、射频干扰，4-20mA 模拟量、温度、压力信号无漂移，DCS 集散控制系统测控精度稳定。
环境耐受性优异耐油气、切削液、酸碱、沿海盐雾、户外紫外线老化；柔韧抗震，适配厂区震动设备、井下工况。
消防安全可靠低烟无卤版本起火烟量小、无卤酸有毒气体释放，利于防爆密闭空间人员疏散。
辨识度统一，施工运维便捷全球统一浅蓝色护套，现场可快速区分本安回路与普通电力线路，规避误接引发的安全隐患。
七、适用场景
油气行业：油田井口、海上平台、炼油厂、油气储罐区 0/1 区压力、流量、液位变送器信号线；
化工医药：精细化工、制药车间（乙醇、溶剂易燃易爆环境）pH 传感器、电磁阀自控回路；
煤炭矿山：井下瓦斯检测仪、通风监测本安布线（Ex ia I 等级）；
燃气领域：加气站、城市燃气管网远程监控系统；
其他：油漆车间、粮食粉尘防爆厂房、隧道防爆通风消防回路。
