辐照交联聚烯烃绝缘电线

一、产品概述

辐照交联聚烯烃绝缘电线（行业缩写：辐照线、XLPO 辐照交联线，型号标注带 (F) 代表辐照交联），依靠高能电子束辐照工艺，使线性聚烯烃高分子转变为三维网状热固性结构，区别于普通化学交联、PVC 热塑性电线。 主流额定电压：300/500V、450/750V、0.6/1kV；执行国标 JB/T 10491、JG/T 441、GB/T 5023，兼容 IEC、UL、RoHS 国际规范；广泛用于建筑家装、轨道交通、新能源汽车、光伏储能、工控设备、船舶航天等场景。 核心特点：无卤低烟、耐高温、载流量大、耐弯折老化、阻燃环保，火灾烟气无毒无害，是高层建筑、密闭空间、高温工况的优选布线线缆。

二、型号命名与常用品类

1. 代号释义 (F)：辐照交联工艺；BYJ：硬导体家装布电线；BYJR：软导体布电线；WDZ：低烟无卤阻燃；WDZN：低烟无卤耐火；数字代表长期耐温等级（105℃/125℃/150℃）

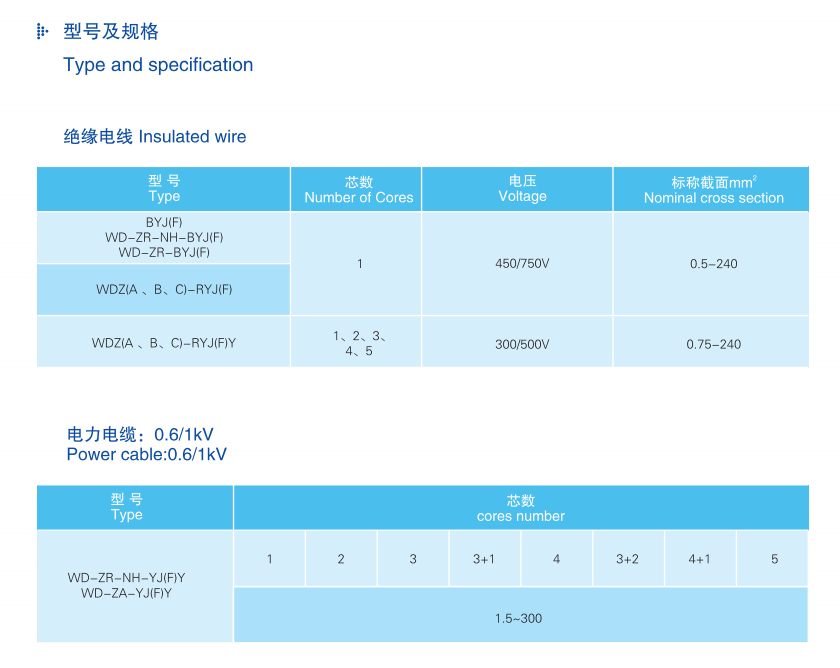

2. 主流型号

• WDZ-BYJ (F)：辐照交联低烟无卤硬线，建筑固定敷设标配，长期耐温 105℃/125℃

• WDZ-BYJ (F) R：辐照交联软导体电线，柜体布线、需要弯折场景

• WDZ-GYJS (F)：双层共挤辐照交联电线，70 年长寿命家装专用，耐温 125℃

• KYJ (F) VP：辐照交联屏蔽控制电缆，工控自控信号回路

• JK (F) LYJ：辐照交联架空绝缘电线，户外低压配网

常用截面：0.5mm²～240mm²；耐温分级：90℃、105℃、125℃、150℃四档可选。

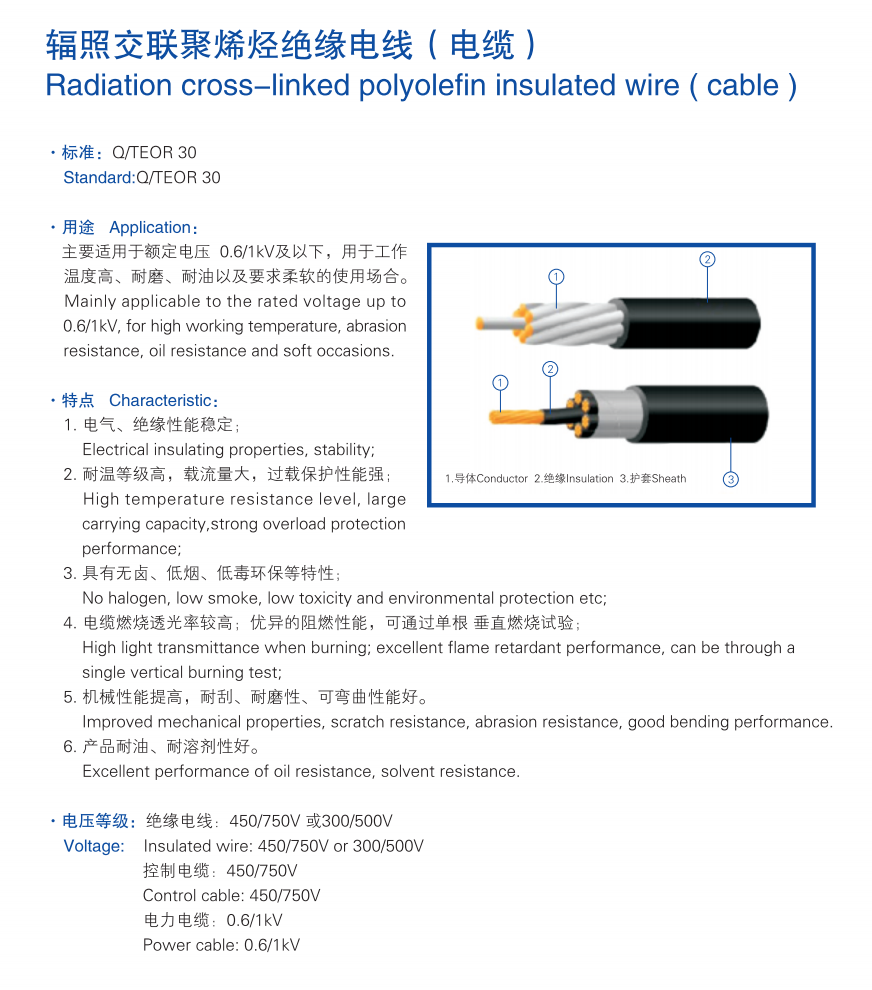

三、内部结构（由内至外）

1. 铜导体固定敷设：一类实心 / 二类紧压绞合无氧铜，电阻稳定、导电优异； 频繁弯折场景：五类多股细铜丝软导体，柔韧抗疲劳；

2. 辐照交联聚烯烃绝缘（核心层）聚乙烯基材经电子束高能辐照交联成型，分子形成稳固三维网状结构；不熔融、不流淌，耐温大幅提升，具备优异绝缘、抗 UV、耐油、耐酸碱性能；高端款采用双层共挤绝缘，防水、阻水、抗开裂性能更强。

3. 护套（按需选配）常规为无卤聚烯烃护套；强干扰环境增设铝箔 / 铜丝屏蔽层；地下直埋可搭配钢带铠装。

四、关键技术参数

1. 额定电压：300/500V、450/750V、0.6/1kV

2. 长期工作温度：90℃/105℃/125℃/150℃；短路短时耐受温度最高 250℃

3. 敷设最低环境温度：≥0℃；低温耐受 - 40℃

4. 弯曲半径：无铠装≥线缆外径 6 倍；屏蔽 / 铠装款≥外径 12 倍

5. 电气性能：绝缘电阻率极高、介质损耗低；工频耐压试验合格；无卤低烟，燃烧烟密度极低、不含卤酸毒气

6. 使用寿命：常温 80℃环境下使用寿命可达 70 年，远超 PVC 线缆 15-20 年寿命

五、核心性能优势

1. 耐高温、载流量更高相较普通 PVC 电线（长期 70℃），耐温提升 50% 以上，同截面载流量高出 15%~50%，桥架密集布线不易过热老化，过载耐受能力更强。

2. 无卤低烟阻燃，消防安全等级高起火时烟雾稀薄、不释放氯化氢有毒腐蚀性气体，便于人员疏散与消防救援，适配地铁、隧道、医院、大型商超等人流密集密闭场所。

3. 物理稳定性极强辐照网状结构杜绝高温熔融流淌，抗蠕变、耐磨、耐反复弯折；耐机油、切削液、盐雾、紫外线户外老化，山区、沿海、高温车间均可稳定服役。

4. 电气性能优异绝缘阻抗高、电容均匀，信号传输无漂移，变频、自控回路抗干扰表现出色；吸水率极低，潮湿环境绝缘不衰减。

5. 超长服役周期分子结构稳定，热老化速度极慢，建筑场景可与楼宇主体同寿命，大幅降低后期线路翻新成本。

六、适用场景

1. 民用建筑：高层住宅、商场、医院、机场家装及配电布线；

2. 轨道交通：地铁、高铁车厢内部线缆、隧道通风消防线路；

3. 新能源领域：新能源汽车车载线束、光伏直流线、储能柜内部配线；

4. 工业工控：机器人线缆、变频器周边控制线、仪表信号回路；

5. 特殊工况：船舶、海上平台、核电站、户外低压架空线路。
